Winding Machine

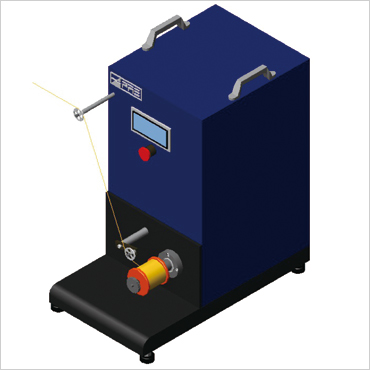

Guide Traverse형 권취 장치Guide Traverse Type Winding Machine
특징/Features
- Guide Traverse방식을 채용
- Compact 설계를 위하여 탁상에 설치 가능합니다.
용도/Applications
- 열처리 공정의 권취 장치로서
- 소형 재권취 공정의 권취 장치로서
| 형식 | WEBT-01H |
|---|---|
| 재료 | 금・ 구리・Stainless steel・그외극세선 |
| 재료경 | φ0.01mm～ |
| Spool 치수 | 최대경：φ100mm／최대폭：100mm |
| Traverse Pitch | ～1mm/rev |
| Traverse 폭 | ～100mm |
| 속도 | ～500m/min（MAX3000rpm） |
| 외형 치수 | L670 x W400 x H700 m ※ 안전 Cover를 포함합니다. |

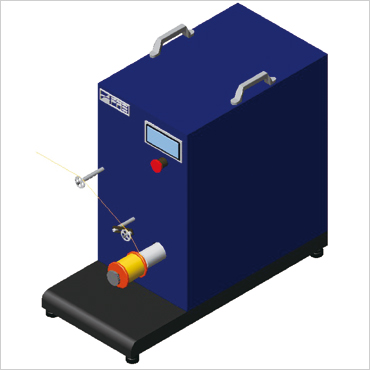

Bobbin Traverse형 권취 장치Bobbin Traverse Type Winding Machine
특징/Features
- Bobbin Traverse 방식을 채용
- Compact설계를 위하여 탁상에 설치 가능합니다.
용도/Applications
- 열처리 공정의 권취 장치로서
- 소형 재권취 공정의 권취 장치로서
| 형식 | WEBT-01H |
|---|---|
| 재료 | 금・ 구리・Stainless steel・그외극세선 |
| 재료경 | φ0.01mm～ |
| Spool 치수 | 최대경：φ100mm／최대폭：100mm |
| Traverse Pitch | ～1mm/rev |
| Traverse 폭 | ～100mm |
| 속도 | ～500m/min（MAX3000rpm） |
| 외형 치수 | L770 x W400 x H700 mm ※ 안전 Cover를 포함합니다. |
Capstan∙Dancer형 권취 장치 (세선용)Capstan∙Dancer Type Winding Machine (For Thin Line)
특징/Features
- 권취 상류측에 구동 Roller 및 Dancer를 배치,
- Line 장력과 독립한 권취 장력 설정이 가능.
Bobbin Traverse방식을 채용. - Option으로 Auto Traverse기능 탑재 가능
용도/Applications
- 열처리 공정의 권취 장치로서
- 소형 재권취 공정의 권취 장치로서
| 형식 | WCBT-01H |
|---|---|
| 재료 | 금・ 구리・Stainless steel・그외극세선 |
| 재료경 | φ0.01mm～ |
| Spool 치수 | 최대경：φ160mm／최대폭：176mm |
| 장력 | 0.5～7.0cN／1.0～15.0cN／5.0～35.0cN／10.0～100.0cN |
| Traverse Pitch | ～1mm/rev |
| Traverse 폭 | ～170mm |
| 속도 | ～1000m/min（MAX5500rpm） |
| 외형 치수 | L900 x W500 x H1530 mm ※ 안전 Cover를 포함합니다. |
※장력은 용도에 맞추어 선택해 주십시오.

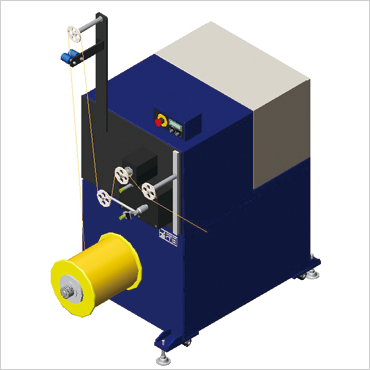

Capstan∙Dancer형 권취 장치 (굵은선용)Capstan∙Dancer Type Winding Machine (For Heavy Line)
특징/Features
- 권취상류측에 구동 Roller 및 Dancer를 배치,
- Line 장력과 독립한 권취 장력 설정이 가능.
- Bobbin Traverse방식을 채용.
- 무거운 Spool이나 굵은선의권취에 적합합니다
용도/Applications
- Dressing 공정의 권취 장치로서
- 도금 공정의 권취 장치로서
| 형식 | WCBH-01H |
|---|---|
| 재료 | 구리・ Stainless steel・피아노선・그 외 금속선 |
| 재료경 | φ0.05mm～φ0.60mm |
| Spool 치수 | 최대경：φ315mm／최대폭：344mm |
| 장력 | 50～1000cN／50～2000cN |
| Traverse Pitch | ～5mm/rev |
| Traverse 폭 | ～380mm |
| 속도 | ～300m/min（MAX650rpm） |
| 외형 치수 | L1600 x W750 x H1780 mm ※ 안전 Cover를 포함합니다. |
※장력은 용도에 맞추어 선택해 주십시오.

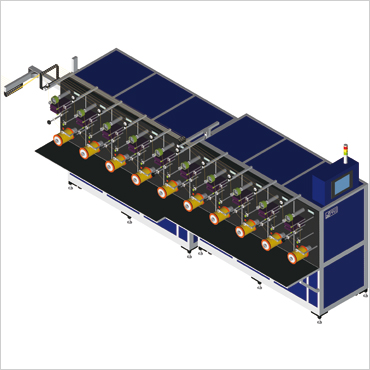

다두형권취 장치 (10두형)Multi head Type Winding Machine (10heads Type)
특징/Features
- Line마다 속도∙Pitch∙장력을 개별로 설정 가능하고
Touch Panel1개로 일괄 관리 - Bobbin Traverse방식을 채용하는 것에 의해 재료에 余分なクセを付けません
용도/Applications
- 열처리 공정의 권취 장치로서
| 형식 | WCBT-10H |
|---|---|
| 재료 | 구리・ Stainless steel・ 그 외 극세선 |
| 재료경 | φ0.01mm～ |
| Spool 치수 | 最大径：φ130mm／最大幅：176mm |
| 장력 | 0.5～7.0cN／1.0～15.0cN／5.0～35.0cN／10.0～100.0cN |
| Traverse Pitch | ～1mm/rev |
| Traverse 폭 | ～170mm |
| 속도 | ～300m/min（MAX2700rpm） |
| 외형 치수 | L1420 x W 4150 x H1940 mm ※ 안전 Cover를 포함합니다. |
※장력은 용도에 맞추어 선택해 주십시오.
