Drawing Machine

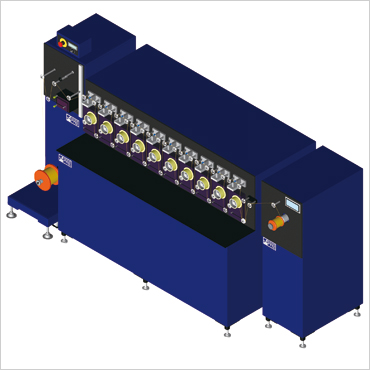

Non Slip형 신선기Non Slip Type Wire Drawing Machine
특징/Features
- 각 Capstan의 완전 독립 Non Slip동기 제어를 실시
- 선경 15㎛이하(금선)의 초극세 영역에 있어서도 신선 속도 1,000m/min이 가능
- 초극세 신선에 있어서 역장력 신선을 실시
Dies의 면압 저감, 인발력의 저하에 기여 - 기계 Reduction의 제약 없음. 임의 Dies Schedule로 자동 대응
- 설정 감면율을 크게 함으로 Dies의 삭감이 가능
- 하중 가변형 Dancer를 채용. 고정밀도의 장력 제어에 의해,
각 Dies의 Back Tension을 안정하게 부여하는 것이 가능 - Option기능으로서 Dies동특성 계측 시스템의 탑재가 가능
장력 검출 Unit과 계측 시스템에 의해
감면율, 인발력의 Real Time계측 및 Data관리화가 가능. - Auto Traverse기능 탑재 가능
- 각 Dies의 실 감면율을 Real Time계측
| 형식 | D3ULT-10D |
|---|---|
| 재료 | 금・구리・ Stainless steel・ 그 외 극세선 |
| 재료경 | φ0.01mm～ |
| Spool 치수 | 최대경：φ160mm／최대폭：160mm |
| 장력 | 0.5～7.0cN／1.0～15.0cN／5.0～35.0cN／10.0～100.0cN |
| Traverse Pitch | ～1mm/rev |
| Traverse 폭 | ～160mm |
| 속도 | ～1000m/min（MAX5500rpm） |
| 외형 치수 | L880 x W2900 x H1850 mm ※ 안전 Cover를 포함합니다. |
| Dies 수 | 10 |
※장력은 용도에 맞추어 선택해 주십시오.

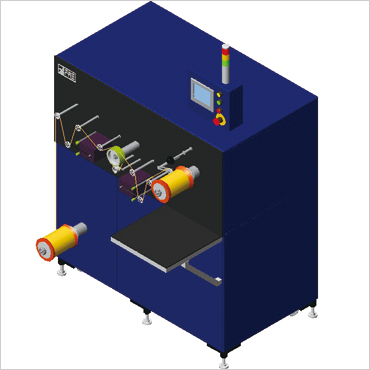

Dies동특성 계측 신선기Dies Measuring Wire Drawing Machine
특징/Features
- Back Tension∙Front Tension∙속도∙감면율(신선율)의 Real Time계측
- 실제 신선 가공을 실시 하면서 계측 하는 것으로 종합적인 평가가 가능
- Dies 형상의 변경에 의한 효과의 확인 등 Dies평가 장치로서
- 윤활액의 성능 평가 장치로서
- Non Silp형 신선기의 1Dies Model로서도 사용 가능
- 대상 재료∙선경에 맞추어 제작 가능
계측항목/Measuring Items Articles
직접 측정 항목
- Back Tension∙Front Tension(Load Cell에 의한)
- Dies 입선 속도∙출선 속도
산출 계측 항목
- 인발 중량
- 감면율(신선율)

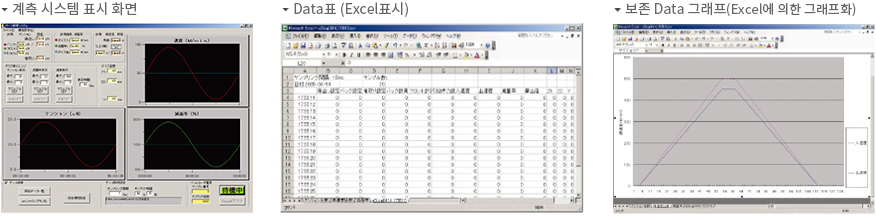

직접∙연산 항목은 전부 운전중 Real Time로 수치화∙그래프화
