Unwinding Machine

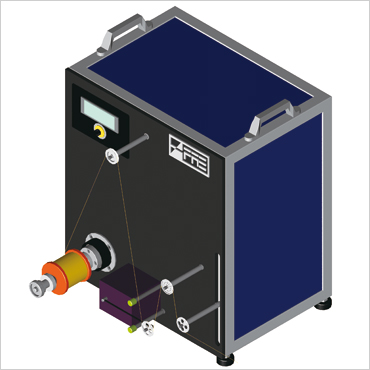

Single Dancer형 권출 장치 Single Dancer Type Unwinding Machine
특징/Features
- 초 저장력 대응 (0.5cN~)
- Stand Alone운전이 가능함으로 설치 장소의 변경을 쉽게 할 수 있습니다.
- Compact설계를 위하여 탁상에 설치 가능 합니다.
용도/Applications
- 신선기의 선재 권출 장치로서
- 열처리 공정의 권출 장치로서
- 소형 재권취 공정의 권출 장치로서
| 형식 | UDST-01H |
|---|---|
| 재료 | 금・구리・Stainless steel・그외극세선 |
| 재료 경 | φ0.01mm～ |
| Spool 치수 | 최대경：φ100mm／최대폭：100mm |
| 권출 장력 | 0.5～7.0cN／1.0～15.0cN／5.0～35.0cN／10.0～100.0cN |
| 속도 | ～500m/min（MAX3000rpm） |
| 외형 치수 | L600 x W500 x H600 mm ※안전 Cover를 포함합니다. |
※장력은 용도에 맞추어 선택해 주십시오.
Twin Dancer형 권출 장치Twin Dancer Type Unwinding Machine
특징/Features
- 초 저장력 대응 (0.5cN~)
- Stand Alone운전이 가능함으로 설치 장소의 변경을 쉽게 할 수 있습니다.
- Compact설계를 위하여 탁상에 설치 가능 합니다.
- Capstan의 장력 변동을 Cut하기 위해 송선 장력이 안정됩니다.
용도/Applications
- 열처리 공정의 권출 장치로서
- 검사 장치의 재료 공급 장치로서
| 형식 | UDTT-01H |
|---|---|
| 재료 | 금・구리・Stainless steel・그외극세선 |
| 재료 경 | φ0.01mm～ |
| Spool 치수 | 최대경：φ100mm／최대폭：100mm |
| 권출 장력 | 0.5～7.0cN／1.0～15.0cN／5.0～35.0cN／10.0～100.0cN |
| 송선 장력 | 0.5～7.0cN／2.5～17.0cN／5.0～50.0cN |
| 속도 | ～500m/min（MAX3000rpm） |
| 외형 치수 | L600 x W550 x H600 mm ※안전 Cover를 포함합니다. |
※장력은 용도에 맞추어 선택해 주십시오.

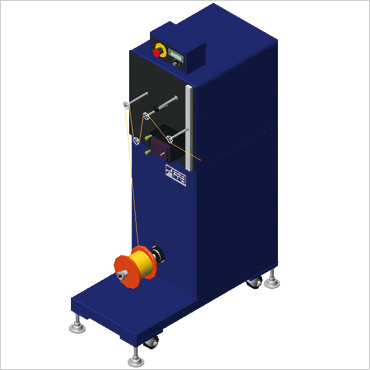

자립형 권출 장치 (세선용)Stand Type Unwinding Machine (For Thin Line)
특징/Features
- 초 저장력 대응
- 고속 대응 (~1,000m/min)
- Stand Alone운정이 가능함으로 설치 장소의 변경을 쉽게 할 수 있습니다.
용도/Applications
- 신선기의 선재 권출 장치로서
- 열처리 공정의 권출 장치로서
- 소형 재권취 공정의 권출 장치로서
| 형식 | USST-01H |
|---|---|
| 재료 | 금・구리・Stainless steel・그외극세선 |
| 재료 경 | φ0.01mm～ |
| Spool 치수 | 최대경：φ160mm／최대폭：176mm |
| 권출 장력 | 0.5～7.0cN／1.0～15.0cN／5.0～35.0cN／10.0～100.0cN |
| 속도 | ～1000m/min（MAX5500rpm） |
| 외형 치수 | L880 x W400 x H1430 mm ※안전 Cover를 포함합니다. |
※장력은 용도에 맞추어 선택해 주십시오.

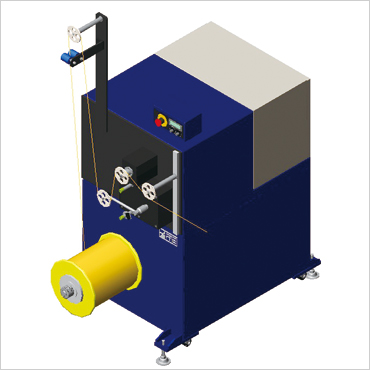

자립형 권출 장치 (굵은선용)Stand Type Unwinding Machine (For Heavy Line)
특징/Features
- 무거운 Spool이나 굵은 선의 권출에 적합합니다.
- Stand Alone운정이 가능함으로 설치 장소의 변경을 쉽게 할 수 있습니다.
용도/Applications
- 도금 Line의 권출 장치로서
- 소형 재권취 공정의 권출 장치로서
| 형식 | USSH-01H |
|---|---|
| 재료 | Stainless steel・Piano선・ 그외극세선 |
| 재료 경 | φ0.05mm～φ0.60mm |
| Spool 치수 | 최대경：φ315mm／최대폭：344mm |
| 권출 장력 | 50～1000cN／50～2000cN |
| 속도 | ～300m/min（MAX650rpm） |
| 외형 치수 | L1450 x W700 x H1850 mm （Arm 길이：550mm）※ 안전 Cover를 포함합니다. |
※장력은 용도에 맞추어 선택해 주십시오.

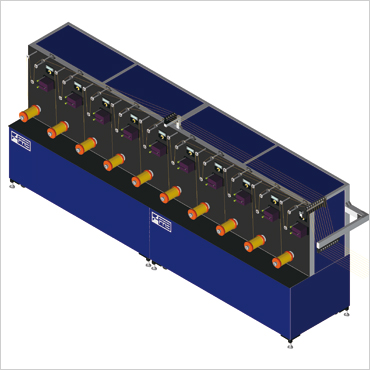

다두형권출 장치 (10두형)Multi head Type Unwinding Machine (10 heads Type)
특징/Features
- 초 저장력 대응 (0.5cN~)
- 5두씩 양면 배치도 가능합니다.
용도/Applications
- 열처리 공정의 권출 장치로서
- 꼬임 공정의 권출 장치로서
| 형식 | USST-10H |
|---|---|
| 재료 | 구리・Stainless steel・그외극세선 |
| 재료 경 | φ0.01mm～ |
| Spool 치수 | 최대경：φ160mm／최대폭:176mm |
| 권출 장력 | 0.5～7.0cN／1.0～15.0cN／5.0～35.0cN／10.0～100.0cN |
| 속도 | ～300m/min（MAX1000rpm） |
| 외형 치수 | L750 x W3750 x H1600 mm |
※장력은 용도에 맞추어 선택해 주십시오.
