Rewinding Machine

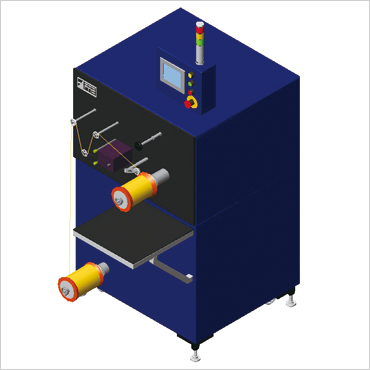

Single Dancer형 재권취 장치Single Dancer Type Rewinding Machine
특징/Features
- 초저장력 대응 (0.5cN~)
- 고속 대응 (~1000m/min)
- 권출∙권취 장력을 1Dancer로 부여합니다.
용도/Applications
- 출하용 Spool의 소형] 재권취 장치로서
- 각종 검사의 재권취 장치로서
(Customize시에 검사기의 배치가 필요합니다.)
| 형식 | RTBT-01H |
|---|---|
| 재료 | 금・구리・ Stainless steel・ 그 외 극세선 |
| 재료경 | φ0.01mm～ |
| Spool 치수 | 최대경：φ160mm／최대폭：176mm |
| 장력 | 0.5～7.0cN／1.0～15.0cN／5.0～35.0cN／10.0～100.0cN |
| Traverse Pitch | ～1mm/rev |
| Traverse 폭 | ～170mm |
| 속도 | ～1000m/min（MAX5500rpm） |
| 외형 치수 | L1000 x W1200 x H1780 mm ※ 안전 Cover를 포함합니다. |
※장력은 용도에 맞추어 선택해 주십시오.

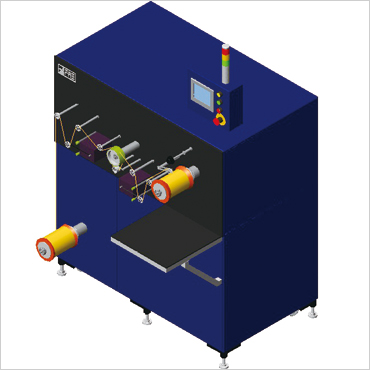

Twin Dancer형 재권취 장치Twin Dancer Type Rewinding Machine
특징/Features
- 초저장력 대응 (0.5cN~)
- 고속 대응 (~1000m/min)
- 권출∙권취 장력을 개별로 설정 가능합니다.
용도/Applications
- 출하용 Spool에 소형 재권취 장치로서
- 각종 검사의 재권취 장치로서
(Customize시에 검사기의 배치가 필요합니다.)
| 형식 | RTBT-01H |
|---|---|
| 재료 | 금・구리・ Stainless steel・ 그 외 극세선 |
| 재료경 | φ0.01mm～ |
| Spool 치수 | 최대경：φ160mm／최대폭：176mm |
| 장력 | 0.5～7.0cN／1.0～15.0cN／5.0～35.0cN／10.0～100.0cN |
| Traverse Pitch | ～1mm/rev |
| Traverse 폭 | ～170mm |
| 속도 | ～1000m/min（MAX5500rpm） |
| 외형 치수 | L1000 x W1200 x H1780 mm ※ 안전 Cover를 포함합니다. |
※장력은 용도에 맞추어 선택해 주십시오.

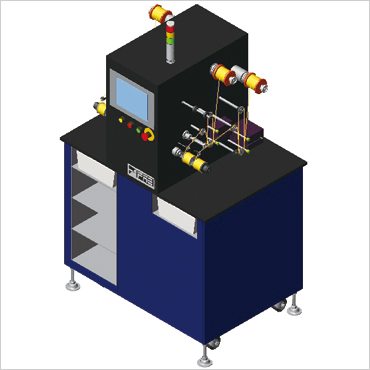

Bonding Wire용 소형 재권취 장치Rewinding Machine for Bonding Wire
특징/Features
- 동시에 4Spool 재권취 운전이 가능합니다.
- 권취축은 4축 독립 제어를 하기 때문에 장력의 개별 설정이 가능합니다.
- Option에서 HEPA Filter를 설치 가능합니다.
용도/Applications
- Bonding Wire의 출하용 소형 재권취 장치로서
| 형식 | BW-RW4 | |
|---|---|---|
| 재료 | 금・구리・ Stainless steel・ 그 외 극세선 | |
| 재료경 | φ0.01mm～ | |
| Spool 치수 | 권출 | 최대경：φ80mm／최대폭：80mm |
| 권취 | 최대경：φ58.5mm／최대폭：47mm | |
| 장력 | 0.5～7.0cN／1.0～15.0cN | |
| Traverse Pitch | ～200mm/s（최대Pitch 설정：10mm） | |
| Traverse 폭 | ～50mm | |
| 속도 | ～300m/min（권출 축 MAX3000rpm、권취축 MAX2000rpm） | |
| 외형 치수 | L700 x W990 x H1760 mm ※ 안전 Cover를 포함합니다. | |
※장력은 용도에 맞추어 선택해 주십시오.
